USBホストアタッチメント詳細

LB-US007詳細

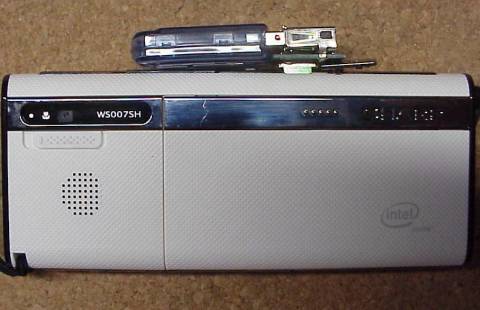

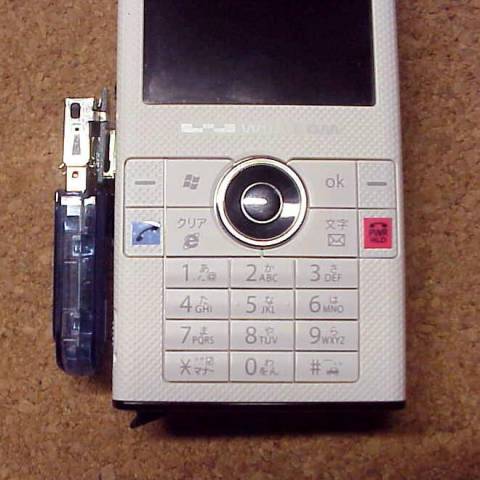

W-ZERO3[es]のUSBminiA/BポートにBluetoothドングルやスティックタイプのUSBメモリーなどのUSBデバイスが本体に寄り添う形で接続できます。

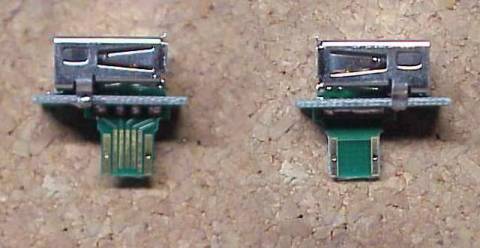

接続部はUSB規格のプラグではなく,1mm厚のプリント基板カードエッジとなります。
金メッキが施されており経時変化による接触不良が起きにくくなっております。
パターン上で#4pin<>#5pinが短絡されており,挿入に伴い[es]本体がホストに,接続された機器がデバイスとして動作します。
デバイスやデバイスドライバーの開発デバッグなどにお役立てください。

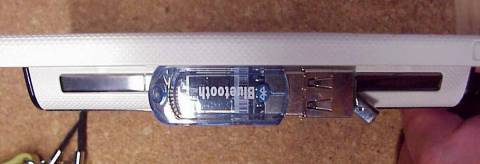

USBの蓋がアタッチメントのパターン部に接触してしまいます。
このUSBの蓋やモールの表面には光沢があり,金属の様に見えますが,導通はありませんので,ショトーする心配はありません。
Bluetooth音楽携帯として実用化したい場合には,外側に何らかの絶縁カバーを装着してください。
スタイラス・スイッチと平形ヘッドフォン・ジャックは使えなくなります。
細身のデバイスであればキーボードのスライドは可能です。
逆にもアタッチできますが,裏側にはフレームグランド用の接点しかありませんので,ショートする心配はありません。
