BtoBコンテンツ
開発商品の詳細 カスタム設計蛍光灯インバーターの詳細．
製造移管用の各種データーの販売 製造移管用の各種データーの販売．BASIC認証暗号化してます.
B2B見積もり依頼 法人様・個人事業主様向け見積もり依頼送信フォーム
B2Bお問い合わせ 法人様・個人事業主様向けお問い合わせフォーム
開発・事例
低圧ナトリウム灯
NX55,NX90,NX135,NX180用電子バラスト
AQ-NH55W-D45V1/2
NX55用インバーター
   　AC90V〜240V ワイド仕様
AQ-NH90W-D80V1/2
NX90用インバーター
   　AC90V〜240V ワイド仕様
AQ-NH135W-D100V1/2
NX135用インバーター
   　AC90V〜240V ワイド仕様
AQ-NH180W-V1/2
NX180用インバーター
   　AC90V〜240V ワイド仕様
始動の様子 左写真は低圧ナトリウムランプ90Wと180Wを電子安定器で始動，数分毎に写したものです。
道路やトンネルの照明に用いられる低圧ナトリウム灯はロングアークに分類され，人工光源中最も発光効率が高い光源です。
高周波励起式・電子安定器
外観 写真は本機の外観です。
力率改善回路(PFC)を内蔵し高力率です。入力回路をワイド対応とし電源電圧フリーとしました。低圧ナトリウムランプ高周波励起しますのでフリッカーフリーとなります。イグニッション方式は高周波共振となります。始動から安定点灯まで約20分の予熱時間を要します。
内部外観 NX180は低周波励起方式の場合，600Vを越えるB電圧が必要となり，電子式に適しません。高周波励起では終段のタンク回路で昇圧が可能です。これによりフリッカー(ちらつき)がまったくありません。始動より20分のエージングで定常電力達します。
LEDドライバー
ワイド入力LEDドライバー
   駆動方式：低電流
　　一次側仕様：
　　　DC9.5V〜26.5V
　　二次側仕様：300mA/10W
　　　　　　　：複数個直列
　　生産能力：200台/M
多灯調光インバーター 1W〜2WタイプのLEDを複数個直列接続で駆動します。
トータル7W〜12Wの範囲なら回路内の定数を再設定することで対応できます。
詳細

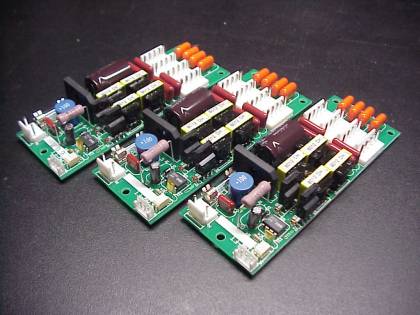

コンデンサーインプット方式4灯調光インバーター
AQ-FTシリーズ
熱陰極管調光インバーター
   駆動方式：高周波励起
　　　　　　　　(約50kHz)
　　一次側仕様：
　　　AC90V〜110V
　　　50Hzまたは60Hz
　　二次側仕様：64Wまで
　　生産能力：200台/M
多灯調光インバーター AQ-Fシリーズ・ブリッジ整流タイプの4灯版です。
総出力64Wまで対応可能です。
調光制御ポートを備えております。
詳細

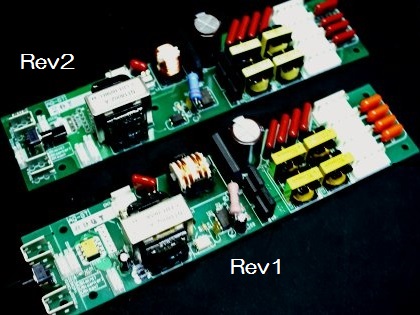

コンデンサーインプット方式4灯調光インバーター
AQ-GTシリーズ
熱陰極管調光インバーター
   駆動方式：高周波励起
　　　　　　　　(約50kHz)
　　一次側仕様：
　　　AC90V〜110V
　　　50Hzまたは60Hz
　　二次側仕様：64Wまで
　　生産能力：200台/M
多灯調光インバーター AQ-GNシリーズ・ブリッジ整流タイプの4灯版です。
総出力64Wまで対応可能です。
調光制御回路を備えております。
詳細
PFC回路内蔵
調光インバーター
ハイパワータイプ
AQ-PWシリーズ
熱陰極管調光インバーター
   駆動方式：高周波励起
　　　　　　　　(約50kHz)
　 一次側仕様：
   　AC90V〜240V ワイド仕様
   　50Hzまたは60Hz
   二次側仕様：
   生産能力：300台/M
力率改善回路式調光インバーター PFC回路を内蔵，高力率ワイド入力となります。
最大200W出力が可能です。
入出力端子は日圧のコネクターAQ-F，AQ-LN，AQ-GNシリーズに比べB電圧が高くなりますので，各種蛍光管への定数設定が終了しておりません。お問い合わせ下さい。
またバラストチョークコイルが新規となる可能性があります。
詳細

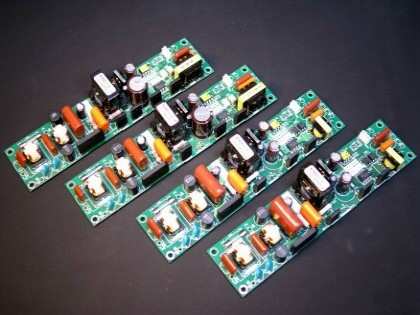

PFC回路内蔵
調光制御一体型インバーター
AQ-PJシリーズ
熱陰極管調光インバーター
   駆動方式：高周波励起
　　　　　　　　(約50kHz)
　 一次側仕様：
   　AC90V〜134V又は
   　AC90V〜240V ワイド
   　50Hzまたは60Hz
   二次側仕様：
   生産能力：300台/M
力率改善回路式調光インバーター PFC回路及び調光制御回路を内蔵，高力率ワイド入力となります。
最大40W出力が可能です。
入出力端子は電線直付け，調光制御ポートのみ日圧のコネクター
VR割り基板は付属しません。
詳細
蛍光灯寿命検出回路
AQ-C13シリーズ
調光制御回路
   出力　：オープンコレクタ
   　　　　日圧EH3P×1
   電源　：DC9〜15V
   　　　　日圧NH3P又は
   　　　　アダプタージャック
   販売価格：\2,500前後
   販売台数：10台/lot
   生産能力：150台/M
調光制御回路と連携し，蛍光灯の寿命を検出します。
蛍光灯の管電流監視方式です。
フィラメントが断線する前の管電流低下状態や過電流を検出します。
出力はポート出力とアラームになります。
蛍光管１灯につき，当該装置１機が必要となります。
調光制御回路
AQ-C12シリーズ
調光制御回路
   出力　：オープンコレクタ
   　　　　日圧EH3P×1
   電源　：DC9〜15V
   　　　　日圧NH3P又は
   　　　　アダプタージャック
   生産能力：300台/M
調光制御回路はAQ-GNシリーズに搭載中のPICマイコンを使用しております。電源はACアダプターまたは外部DC電源を採用しました。
詳細
海外への販売は下記輸出代行先より供給致します。
株式会社ファーストインターナショナル
zip-code 031-0041 青森県八戸市大字廿三日町2番地YSビル3階
TEL:0178-71-2282 FAX:0178-71-2285 URL:http://www.hi-net.ne.jp/first/
ボズシ工房 設計業務受注
法人様，個人事業主様を問わず，お客様からの設計依頼を受注致します。弊社インバーターバラスト設計ノウハウを御活用下さい。
電子機器回路設計
  1. 電子バラスト開発（蛍光管，ショートアーク放電管，ロングアーク放電管などの電子バラスト設計ノウハウを提供します。）
  2. 映像回路開発（タイムベースコレクター，ノイズリダクション，広帯域ベースバンドＡＭＰ，ＦＭ復調／変調，同期分離，ドロップアウト補正，ビデオメモリー，フレームメモリー，ＬＰＦ・ＢＰＦの設計と群遅延補償）
  3. サーボ回路開発（光ディスク・プレーヤーのフォーカス，トラッキング，スレッド，スピンドル　各サーボ回路）
  4. パワーエレクトロニクス回路開発（スイッチング電源，モーター駆動，放電管電子安定器，インバーター，パルスモーター駆動，力率改善回路，電源高調波対策回路）
  5. オーディオ回路開発（プリメインアンプ，ＦＭ復調／変調，ＤＳＰ，ＤＡコンバーター，ＡＤコンバーター，楽器エフェクター，音質設計）
  6. ロジック回路開発（ハード・ロジック，シーケンサー制御，ＰＣハードウエアー制御，アッセンブラー・プログラム開発）
  7. ノイズ対策（静電印可試験による誤動作対策，ラインノイズ試験による誤動作対策，映像信号に重畳するクロックなどモワレ対策，不要輻射対策，音声信号ＳＮ改善対策　などのノイズ対策に豊富な経験を持ちます。）
ＦＡ省力化機器
  1. 回路チェッカー（光学系シュミレーター，時間軸サーボ・シュミレーター，各種ユニット・チェッカー）
  2. 光学系ピックアップ（ＸＹＺ調整自動調整機，ジッター評価検査装置，量産デバッグ）
設計受託手順等 遠隔地における設計受注はメール，ＦＡＸ，ＴＥＬなどの通信手段により綿密な情報交換のもと進行させていただきます。お打ち合わせにおきましてはキャッチボールを繰り返す事になりますので，ITツールなどを活用せず，口頭によるお打ち合わせを主体とするお客様は敬遠させていただきます。
また最終的な発注主様と弊社を技術的に駆動するコーディネーター様が異なる場合など所謂多重下請けは，トラブルの原因となりますので受注をお断り致します。
所在地，連絡先 所在地：〒350-1156埼玉県川越市大字中福3-13
TEL：049-292-1885
FAX：049-292-1886
担当　田中　穂積（たなか　ほづみ）
Ｂ２Ｂ問い合わせ：メール送信フォーム
