| 予熱調制御光一体型インバーター Since2008/3/12 |
| 採番規則
例 ＡＱ−ＧＧ ５０ Ｓ Ｈ −Ｄ６５ ＿Ｘ ￣￣￣￣￣ ￣￣ ￣ ￣ ￣￣￣￣ ￣￣ │ │ │ │ │ └──── ＿Ｘ：オプションコード 例は付属品未添付 │ │ │ │ └────── −Ｄ６５：駆動電力 例は65W駆動 定格と同じ場合は略 │ │ │ └──────────── Ｈ：蛍光管種別 例はHf直管 直管の場合は略 │ │ └────────────── Ｓ：灯数 例は1灯 │ └─────────────── ５０：蛍光灯形式 例は50型 └───────────────── ＡＱ−ＧＧ：シリーズ名 シリーズ全機種，型番の末尾が＿Ｘとなり付属品は添付されません。 当該シリーズは電源入力，蛍光管出力は共にネジ端子接続・分割基板の接続はコネクター接続です。御注意ください。 詳細は下表から各機種の型番をクリックしてください。 |
|||||||
| 適用ランプの範囲
16W2灯以上，総出力80Wまで設計可能です。 下記既製品へのリンク |
サイズ
W178mm×D45mm×H22mm(Hは部品高さ) 基板下部品リード5mm以内 |
||||||
| AQ-GGシリーズ既製品・・・リンク
AQ-GG15W_X 15型直管/15型サークル管-2灯 '10/10/12機種追加 AQ-GG16WHT_X 16型ツイン3管-2灯 AQ-GG16WH-D24_X 16型Hf直管24W駆動-2灯 AQ-GG18WT_X 18型ツイン管-2灯 AQ-GG20W_X 20型直管/20型サークル管-2灯 AQ-GG20WHC-D28_X 20型Hfサークル管28W駆動-2灯 2010/2/15機種追加 AQ-GG23WP_X 23型Hfツイン管 2010/2/26機種追加 AQ-GG24WH_X 24型Hf直管-2灯 AQ-GG24WHT_X 24型ツイン3管-2灯 AQ-GG25W_X 25型直管-2灯 AQ-GG27WT_X 27型ツイン管/30型直管/30型サークル管-2灯 AQ-GG27WHC-D38_X 27型Hfサークル管38W駆動-2灯 AQ-GG28WT_X 28型ツイン管-2灯 AQ-GG32W_X 32型直管/32型サークル管/36型ツイン管-2灯 AQ-GG32WHT_X 32型ツイン3管-2灯 AQ-GG32SH-D45_X 32型Hf直管45W駆動/42型ツイン3管-1灯 AQ-GG32SP_X 32型Hfツイン管 2010/2/15機種追加 AQ-GG34SHC-D48_X 34型Hfサークル管48W駆動-2灯 2012/1/9機種追加 AQ-GG35W_X 35型直管-2灯 AQ-GG40W_X 40型直管/40型サークル管-2灯 AQ-GG41SHC-D58_X 41型Hfサークル管58W駆動-2灯 2012/1/9機種追加 AQ-GG45SP_X 45型Hfツイン管 2009/1/17機種追加 AQ-GG50SH-D65_X 50型Hf直管65W駆動-1灯 AQ-GG54SH_X 54型Hf直管-1灯 AQ-GG55ST_X 55型ツイン管-1灯 AQ-GG57SHT_X 57型ツイン3管-1灯 |

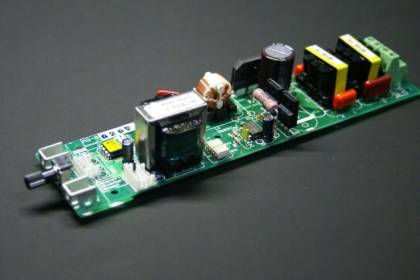

外観
 |
||||||
| 特徴
AQ-GNシリーズ上位互換です。(形状，回路) ADコンバーター内蔵のPICマイコンを搭載。蛍光管を接続するだけで手動調光機能を持った照明装置が完結します。 始動予熱機能を持っており，点灯/消灯の頻度が多い使い方でも，蛍光灯の定格寿命と同程度の寿命特性が得られます。 分割基板にはφ6mmノブ付き9型ボリュームを配しております。 外部0to5VのDC電圧制御により調光照明を複数備えた集中管理装置なども容易に構成できます。 PICマイコンのプログラムはボード上で書き替えが可能です。「モバイルPICライターLB-U02」 PWM制御出力ポートが付いておりAQ-FシリーズやAQ-FDシリーズ，AQ-FTシリーズと並列接続する事ができます。 軽量で発熱が少なく，一般の銅鉄型安定器に比べ照度が２割アップ。 グロー管が不要，消費電力は銅鉄型対比で１割以上お得です。 基板への接続は全てコネクターとネジ端子なので故障などのリペアー作業は半田コテが不要です。 ◆ 予熱機能についての説明「予熱機能の説明」 ◆ 機種選定は，蛍光灯toインバーター・ソケット「機種選定ウイザード」で。 ◆ エンジニア向けコンテンツ「調光制御回路設計要項」 ◆ 2灯以上のシステム構成は「AQ-GGシステム構成」 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 ◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」 注1）PWM調光方式の為，画像処理で調光を行うことはできません。 注2）ラインフィルター搭載ですが端子電圧VCCIClassBのクリアーには外部に別途設置を要する場合があります。 注3）付属品や取り扱い説明書は添付されません。 注4）AC100V電源専用です。電源電圧変動±10%にて出力電力約±7%の変動となります。 |
|||||||

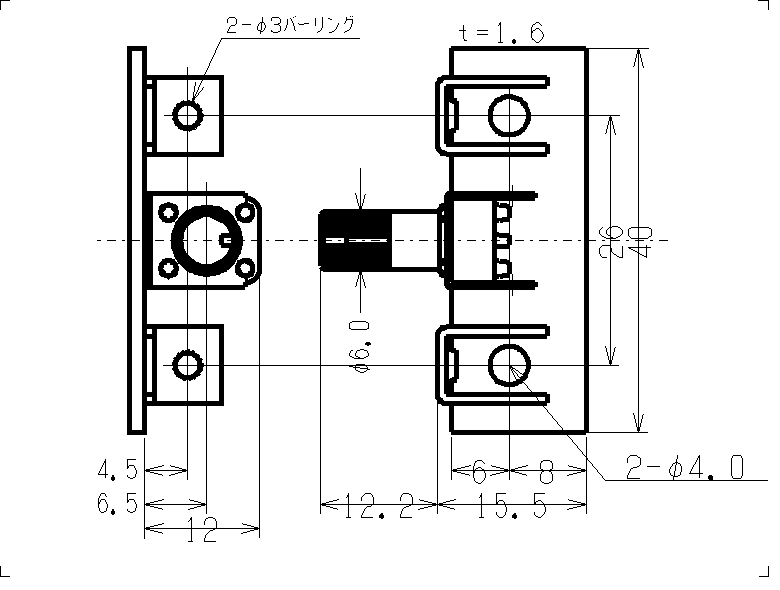

VR基板の使い方 分割VRユニットの説明
|
|||||||
保証期間
|
|||||||
故障したら
|
|||||||
