FA-AT04　since2016/11/1

FA-AT04
空きスペース取り付けタイプVRM/インターフェースユニット付属(FA-UH12H2WとVRM間)
入力はDC12V専用となります。 FA-AT04

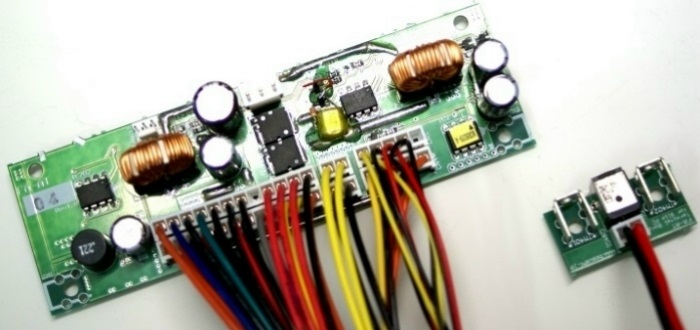

当製品はVRMユニットとインターフェースユニットの組合せ販売です。
当製品にはPC本体，スイッチング電源，直流UPSユニット，タイマー，DCプラグ線は含まれません。

直流UPS FA-UH12H2Wとの連携
下図の構成となります。

VRMユニット
VRMユニットは既存のATX電源を外した空きスペースなどに取り付けます。
VRMユニットにはケーブルAssy4系統:ATX・CPU・S-ATA・Peripheralが実装済みです。
VRMユニットのCN1にI/FユニットCN305からのコネクターを挿入してください。
VRMユニットのCN6に12V冷却ファンを増設することが可能です。

ATX24p
長さ：30cm
線径：18AWG

CPU4p
30cm
18AWG

S-ATA×2-FDD
50cm
20AWG

Peripheral×2
10cm
24AWG

インターフェースユニット
I/FユニットはD-SUB 9pin(com)サイズのノックアウトホールに取り付けます。
PCケースにノックアウトホールが無い場合にはCOMポート用リアスロットブラケット金具を使用してください。
I/FユニットにはケーブルAssy VRM行き(VH3P)が実装済みです。
I/Fユニットの入力はφ2.1mmDCジャックです。

PCケースのノックアウト穴一例
"＋"ドライバーを十字穴に挿し蓋を外しここにインターフェースユニットを取り付けます。

CN401
長さ：20cm
線径：1.25sq
(内部VRMへ)

スペック

電源ユニット規格：	ATX12V Ver2.2 Design Guide(DCセクション)解釈に基づく
Haswell対応：	Yes
PWR-OKタイミング：	210mSec(MPU F/Wにて書き換え可能)
過負荷過電圧保護：	+5V系,+3.3V系,-12V系＝H/W電流リミッター及びF/W電圧監視による強制シャットダウン +12V系＝CN1 DC12V入力に接続された電源に依存
+12V出力：	CN1 DC12V入力に接続された電源に依存(最大10A)
+5V出力：	定格3A,ピーク6A(+5VSubとの合計)
+5VSb出力：	定格3A,ピーク6A(+5Vとの合計)
+3.3V出力：	定格3A,ピーク6A
-12V出力：	0.1A
VRMユニットサイズ：	146×45mm，A面ハイト：max25mm，板厚：1mm，B面ハイト：max4mm
I/Fユニットサイズ：	39×19mm，A面ハイト：max11mm，板厚：1mm，B面ハイト：max4mm
プリント基板：	両面スルーホール，銅箔厚35um，低DCR設計
合計質量：	245g(VRMユニット,I/Fユニット,ケーブル)
その他：	VRMユニットCN6,fan(f)クーラーファン用3Pコネクター12V
付属品：	取り付けネジM3×6バインドクロ2本，ロッキングカードスペーサー4個

回路図

保証期間

保証期間：1年　保証規定へ

推定寿命：　８０００時間　＠７５°Ｃ（基板周囲温度）

　　　　：１６０００時間　＠６５°Ｃ（基板周囲温度）
