マッチ箱サイズ・小型殺菌灯インバーター・小型蛍光灯インバーター

製品外観

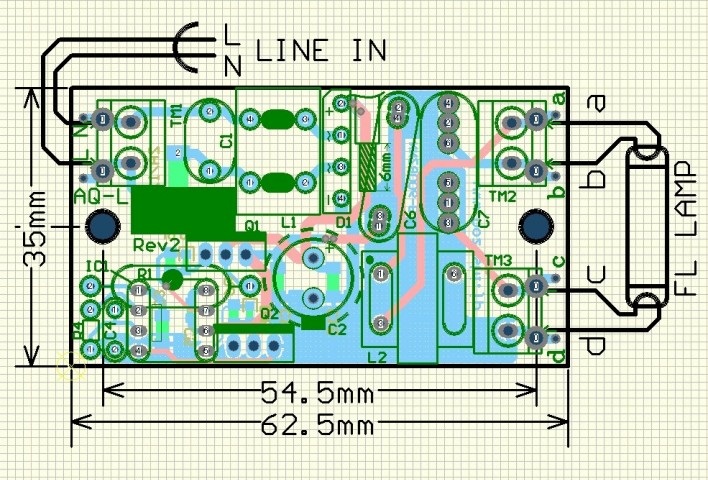

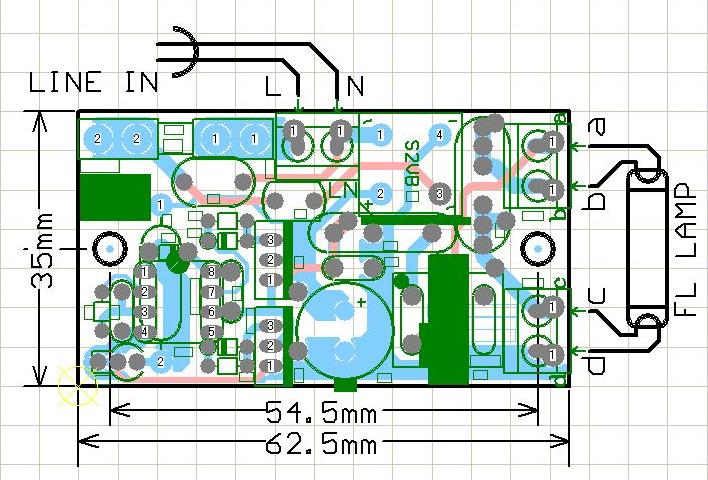

Rev1外観 Rev2外観
サイズWDH/重量,他
重量  35g
サイズ W62.5mm×D35mm×H20.5mm
    (※Hは部品高さ)
    基板下部品リード4mm以下
分類
◆ 蛍光灯インバーター
◆ 低力率
◆ 単相100V入力
◆ 出力(1灯)
採番規則
例 AQ−LN 09 S C −D10 _X
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄  ̄ ̄ ̄ ̄  ̄ ̄
    │    │ │ │  │    └── _X:オプションコード 例は付属品用未添付
    │    │ │ │  └───── −D10:駆動電力 例は10W駆動(定格と同一は略)
    │    │ │ └─────────── C:蛍光管種別 例はサークル管(直管の場合は略)
    │    │ └───────────── S:灯数 例は1灯
    │    └────────────── 09:蛍光灯形式 例は9型,20型のみ18と表記
    └──────────────── AQ−LN:シリーズ名
 シリーズ全機種,型番の末尾が_Xや_Rev2には付属品は添付されません。
 当該シリーズは電源入力,蛍光管出力は共にネジ端子接続です。
 詳細は下表から各機種の型番をクリックしてください。
Rev1・Rev2相違点
 Rev1とRev2の違いについてのコンテンツを用意いたしました。
AQ-LNシリーズ既製品
AQ-LN04S_Rev2
4W直管 FL4*
4W直管型殺菌灯 GL4
1灯
AQ-LN04ST_Rev2
4型4Wツイン1管 FPL4*
1灯
AQ-LN06ST_Rev2
6型6Wツイン1管 FPL6*
6型6WU字型 FUL6*
1灯
AQ-LN08S_Rev2
6型6W直管 FL6*
8型8W直管 FL8*
6型6W直管型殺菌灯 GL6
8型8W直管型殺菌灯 GL8
1灯
AQ-LN09ST_Rev2
9型9Wツイン1管 FPL9*
9型9Wツイン2パラレル管 FML9*
9型9Wツイン2管 FDL9*
9型9WU字型 FUL9*
1灯
AQ-LN09SC_Rev2
9型9Wサークル管 FCL9*
1灯
AQ-LN10S_Rev2
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
6型6W流水殺菌灯 GL6/Q
1灯
AQ-LN13ST_Rev2
13型13Wツイン1管 FPL13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1灯
AQ-LN18S_Rev2
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
20型18W直管 FL20SS*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
13型13W流水殺菌灯 GL13/Q
1灯
特徴
市販の器具に内蔵されている重たい安定器(トランス)と入れ替える事により軽量で発熱が少なく,照度が2割アップします。
グロー管不要です。
消費電力は1割減の省エネ。
グロースターター式の器具で点灯しなくなった蛍光管もインバーターでは使用できる寿命延命効果もあります。
ネジ式の端子採用で半田付け不要です。
関連資料
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴 ◆ Tips 蛍光灯のTips
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注1)Rev1:ラインフィルター非搭載機種,Rev2:ラインフィルター1段搭載機種となります。
注2)AC100V電源専用です。電源電圧変動±10%にて出力電力約±7%の変動となります。
注3)付属品や取り扱い説明書は添付されません。
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
取り扱い説明書
水槽用灯具ランプなど安定器の載せ替え・・・PDF形式取り扱い説明書。
