| 高力率調光ポート付きハイパワー多灯インバーターAQ-PWシリーズ Since2008/11/11 |
| 採番規則
例 ＡＱ−ＰＷ ４１ Ｗ ＨＣ −Ｄ４８ ＿Ｓ００ ￣￣￣￣￣ ￣￣ ￣ ￣￣ ￣￣￣￣ ￣￣￣￣ │ │ │ │ │ └ ＿Ｓ００：顧客コード オプションコード 汎用は省略されます。 │ │ │ │ └───── −Ｄ４８：駆動電力 例は48W駆動 定格と同じ場合は略可 │ │ │ └────────── ＨＣ：蛍光管種別 例はHfサークル管 直管の場合は略 │ │ └────────────── Ｗ：灯数 例は2灯 │ └─────────────── ４１：蛍光灯形式 例は41型 └───────────────── ＡＱ−ＰＷ：シリーズ名 シリーズ全機種，取説・付属品は添付されません。 当該シリーズは電源入力・蛍光管出力・調光ポート共にコネクター接続です。御注意ください。 詳細は下表から各機種の型番をクリックしてください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AQ-PWシリーズ既製品・・・リンク
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

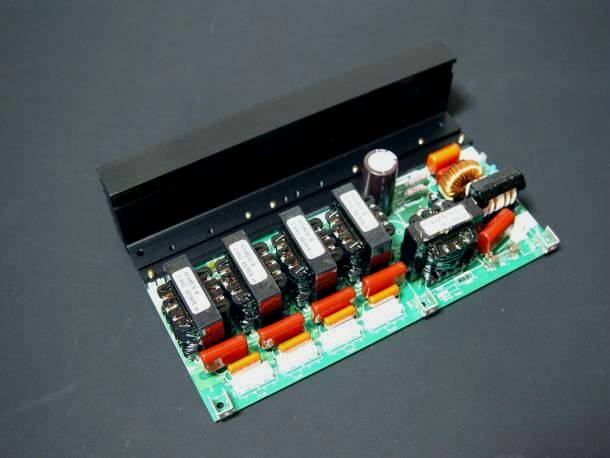

外観・外形
W206mm×D132.4mm×H56mm(Hは放熱器下部突出含む) 詳しくはdxf形式CAD図 |

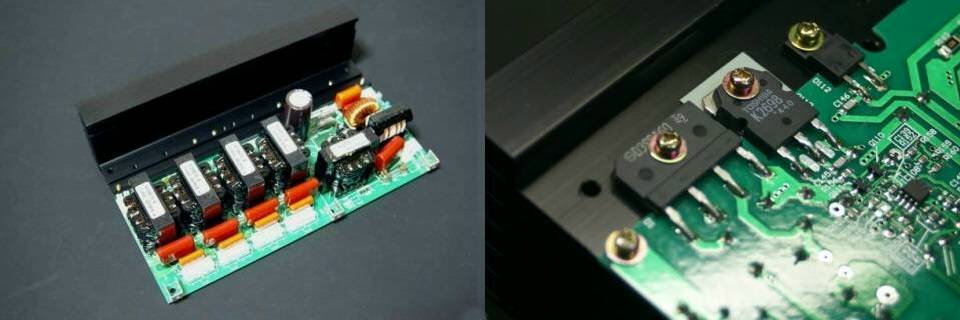

大型放熱器とパワーデバイス
パワーデバイスは基板Ｂ面に放熱器にダイレクトにマウントされております。
放熱器に取り付けてからプリント基板に挿入する方式とは異なり，極めて高い信頼性が確保されます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 特徴
・力率改善回路(PFC)を搭載しており，高力率です。 ・大型放熱器を搭載しており，高い信頼性が得られ，総出力で200Wまで対応できます。 ・内部高圧電源が安定化されており，電源電圧の変動や瞬停があっても出力変動は皆無です。 ・出力ポートは１〜４灯に対応し，日圧ＶＨコネクターを採用しております。 ・双方向調光ポートを２ポート搭載しており，同シリーズの並列運転が可能です。 ・電源入力には日圧ＶＨコネクターを採用しております。 ・ラインフィルターを搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的容易です。 ◆ エンジニア向けコンテンツ「調光制御回路設計要項」 ◆ PWMインターフェース技術情報「調光コントローラー／双方向制御仕様」 ◆ 双方向調光制御仕様「PWM_specifications.pdf」 ◆ dxf形式ディメンションCAD図「Data/Aq-pwDimension.dxf」 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 ◆ 機種選定は，蛍光灯toインバーター・ソケット「機種選定ウイザード」で。 ◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」 注1）PWM調光方式の為，画像処理で調光を行うことはできません。 注2）始動予熱機能は有しておりません。 注3）付属品や取り扱い説明書は添付されません。 注4）調光コントロ−ラーは弊社双方向スローレスポンスタイプを組み合わせてください。 注5）突入電流抑圧回路非搭載です。電源スイッチは突入電流対応品を使用して下さい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電源電圧 vs 力率/効率データー

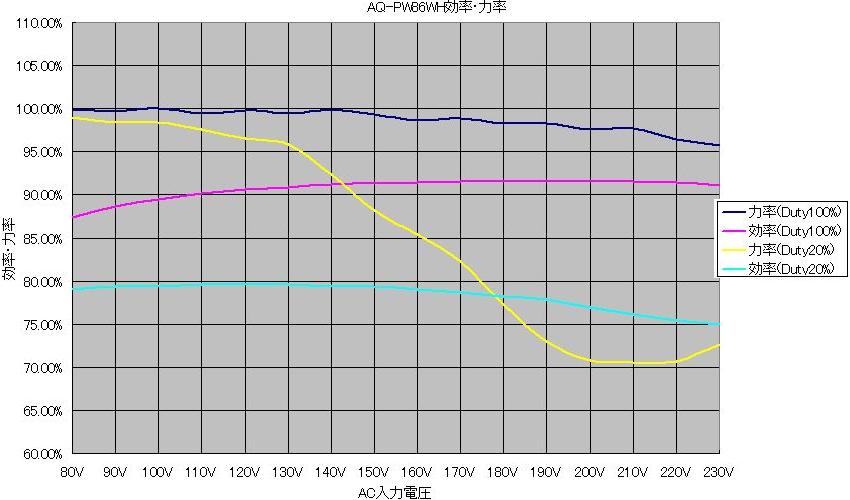

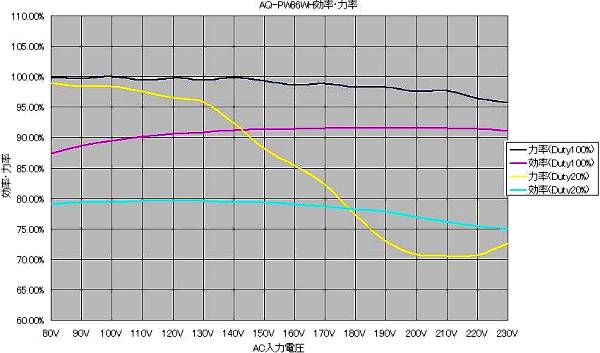

下図はAQ-PW86WHの電源電圧90V〜220Vの範囲で力率と効率を測定した代表データーです。 パラメーター：非調光(100%)時 及び 調光時(20%)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度上昇データー

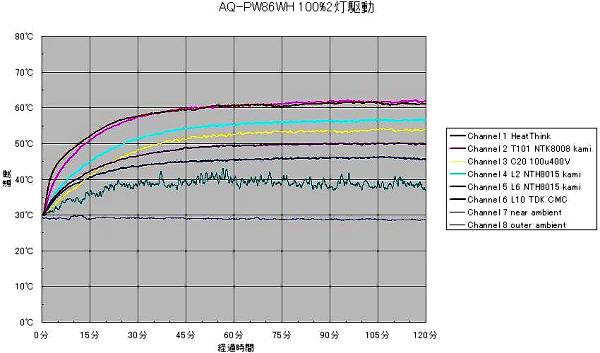

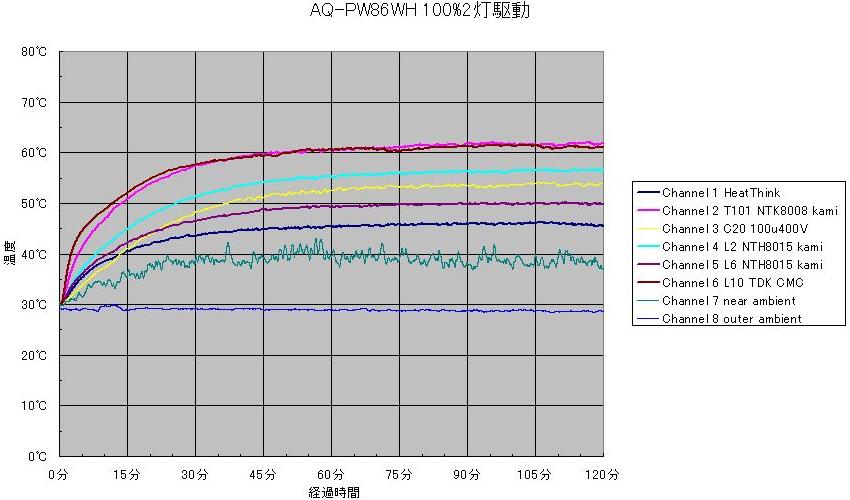

下図はAQ-PW86WHの非調光時(定格86W×2灯負荷)の各デバイスの温度上昇データーです。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 調光時の温度上昇データー

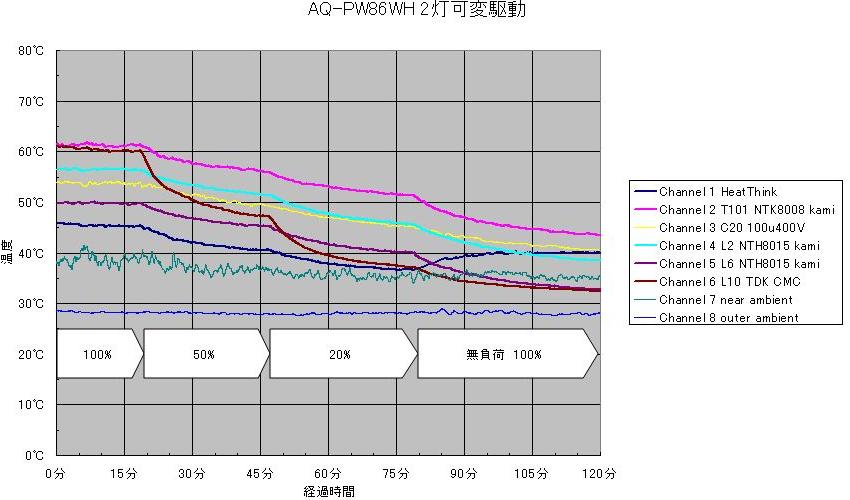

下図はAQ-PW86WHを調光した時及び無負荷時の各デバイスの温度上昇データーです。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度上昇測定ポイント

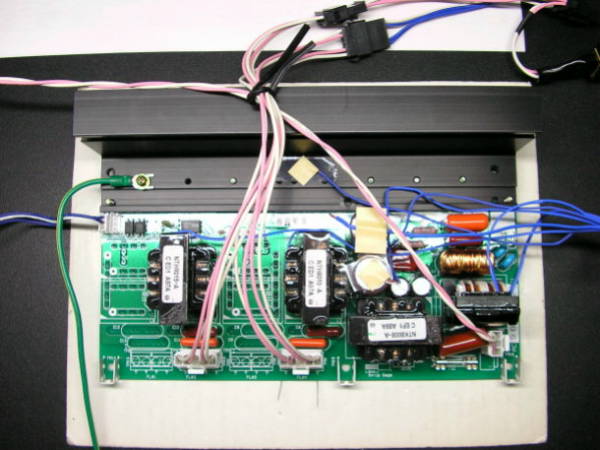

写真は上記温度上昇試験実施時の熱電対プロービング・ポイントです。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コールド・スタート・データー

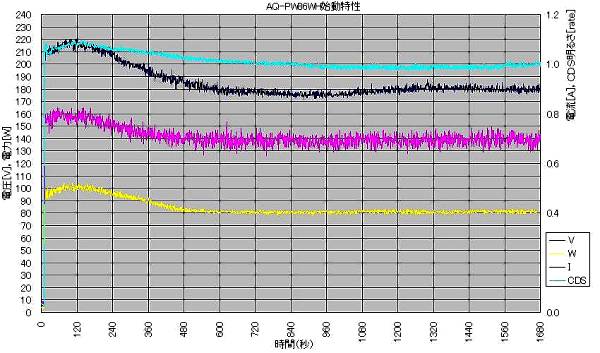

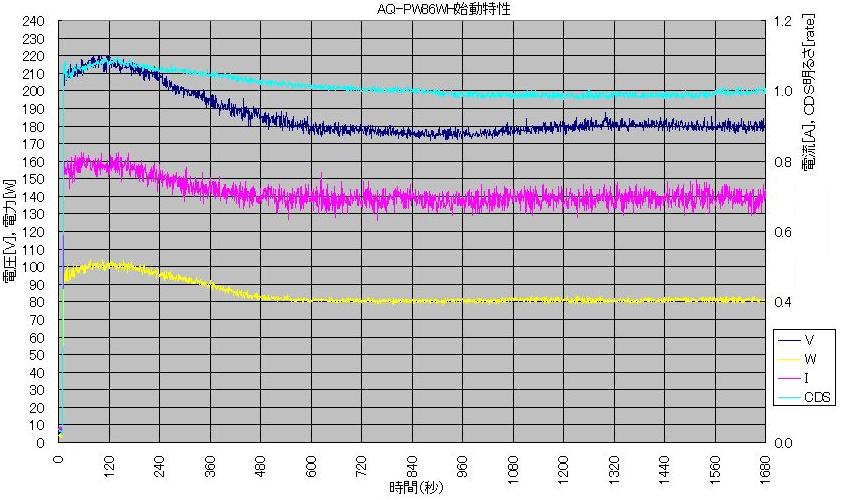

下図はAQ-PW86WH電源投入後の管電圧・管電流・管電力 及び 光束の立ち上がりをcds(非線)で測定したデーターです。 86型Hf直管の様な放電路が長く，管径が細いランプでは，各値が落ち着くまで始動から数分間を要します。 この間，オーバーシュートとディップを繰り返す二次系の応答を示しますが，オーバーシュート時に最大電力とりますので，一次側の容量はこの最大値を確保する必要があります。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
